シャッター新設の前に知っておきたい開口の寸法の考え方｜幅・高さ・取付スペース

シャッターの各部と、寸法に関わる場所

寸法の話に入る前に、シャッターの主な部分と、建物側のどこに取り付くのかを確認しておきましょう。

業界団体の資料では、シャッターはカーテンを中心に、巻き取りシャフトを収めるケース、駆動力を与える開閉機、開口の左右でカーテンを挟み込むガイドレールなどで構成されると説明されています。建物側では、次の場所が寸法に関わります。

開口の幅と高さの考え方

開口の幅と高さは、シャッターの大きさを決める基本になる寸法です。ただし、測る位置によって数字が変わることがあります。

1か所だけでなく、何か所かで測る

古い建物や改修を重ねた建物では、開口の上と下で幅が違ったり、左と右で高さが違ったりすることがあります。床が水平でない場合もあります。相談の段階では、幅を上・中・下、高さを左・右で測っておくと、どの程度の差があるかをつかみやすくなります。

取り付け方によって、通れる寸法が変わることがある

シャッターのガイドレールやケースを開口の内側に付けるか、外側の壁面に付けるかによって、完成後に実際に通れる幅や高さが変わる場合があります。取り付け方によっては、レールやケースの分だけ、元の開口より通れる寸法が小さくなることがあります。

そのため、「今の開口の寸法」と「完成後に通れる寸法」は分けて考えるのが安全です。 見積もりの際には、完成後に通れる幅と高さがどのくらいになるかを確認しておきましょう。

床の段差・傾き・排水溝も見ておく

シャッターは、閉めたときに座板が床に接します。床に段差や傾きがあると、すき間ができたり、閉まる位置の調整が必要になったりすることがあります。搬入口の手前に排水溝やスロープがある場合も、閉まる位置との関係を確認しておきたいところです。床の状態は写真に残しておくと、相談のときに伝えやすくなります。

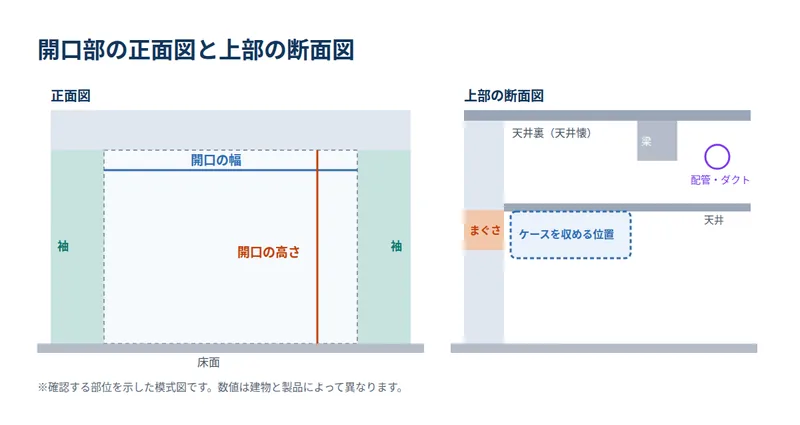

上部のスペース（まぐさ・天井裏）

シャッターで特に見落としやすいのが、上部のスペースです。ケースには巻き取ったカーテンが収まるため、開口が大きいほど、また開口が高いほど、ケースも大きくなる傾向があります。

ケースを外に見せるか、天井の中に収めるか

ケースを開口の上の壁面に付ける方法のほか、天井の中に収める方法もあります。天井の中に収める場合は、天井裏（天井懐）にケースが入るだけの高さと奥行きが必要です。

業界団体の資料では、配管やダクトがあって天井懐にシャッターを収めるスペースが少ない場合に、ケースの高さを抑えた製品を使う方法があることも紹介されています。どの方法が合うかは、建物の条件と製品の仕様によって変わります。

梁・配管・照明との取り合い

開口の上には、梁、配管、ダクト、照明、看板、換気口などがあることが少なくありません。ケースの位置と重なる場合は、移設や納まりの工夫が必要になることがあります。天井の中は外から見えないため、点検口があれば中を確認できるか、図面に記載があるかもあわせて確認しておきましょう。

電動にする場合は、ケースのまわりに開閉機も付きます。開閉機を左右どちらに付けるかによって、必要なスペースや点検のしやすさが変わることがあります。将来の点検や修理のために、近づける場所かどうかも考えておくと安心です。

シャッター新設の前に確認すること →

左右のスペース（袖）と下地

開口の左右には、ガイドレールを固定するための壁や柱が必要です。この部分を「袖」と呼ぶことがあります。

レールを固定できる幅と下地があるか

袖の幅が足りない場合や、壁の中に固定できる下地がない場合は、下地の補強や追加、鉄骨の取り付けなどを検討します。壁の仕上げが同じに見えても、中の構造は場所によって違うことがあります。

サッシ・配管・設備との取り合い

開口の横に窓やドア、配管、電気のスイッチ、消火設備などがあると、レールの位置と重なることがあります。移設が必要になる場合もあるため、写真で周りの設備も残しておくと役立ちます。

外壁に付ける場合は風の力も考える

外壁の開口に付けるシャッターは、風を受けます。業界団体の資料では、外壁開口部のシャッターでは耐風圧性能が必須条件となり、設置環境に応じた強度の確認が欠かせないと説明されています。同じ寸法の開口でも、建物の立地や高さによって検討の内容が変わることがあります。

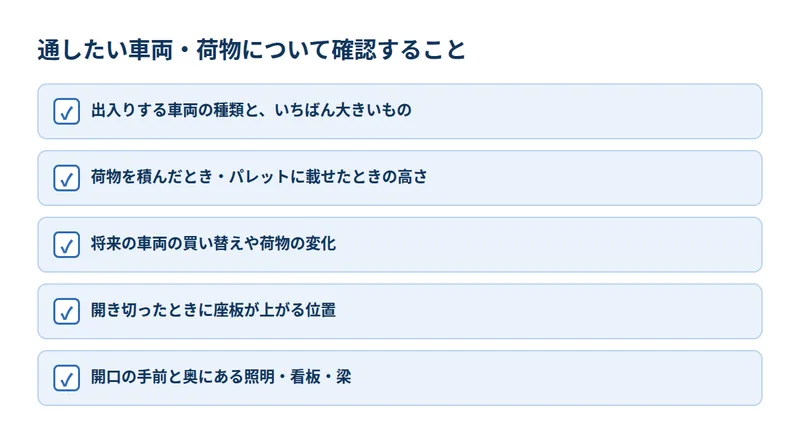

車両や荷物の高さとの関係

開口の寸法は、「何を通すか」から逆算して考えると、完成後の使いにくさを防ぎやすくなります。

今だけでなく、将来通したいものも考える

搬入口なら、出入りするトラックや台車、フォークリフトで運ぶ荷物の大きさを確認します。車庫なら、今の車両だけでなく、買い替えの予定も考えておくと安心です。荷物は、積み上げたときやパレットに載せたときの高さで考えます。

開き切ったときの位置を確認する

シャッターを開けたとき、座板（カーテンの下端）がどの高さまで上がるかで、実際に通れる高さが決まります。ケースや座板が通路側に出る納まりの場合は、その分も考えておく必要があります。

通したいものの大きさが分かれば、開口を広げる工事が必要か、今の開口で足りるかの検討もしやすくなります。手動か電動かによっても操作の仕方や必要な設備が変わるため、電動にする場合は電源の位置もあわせて確認しましょう。

手動シャッターを電動にするには｜工事前に確認したい6つのこと →

費用が変わる要素と、やってはいけないこと

シャッターの新設は、開口の大きさと取付スペースの条件によって工事の内容が大きく変わります。ここでは金額の目安ではなく、費用が変わる主な要素を整理します。

※費用は、シャッターの種類・大きさ・設置状況などによって変わります。正確な費用は、現地で状態を確認したうえでお見積もりします。

【やってはいけないこと】

• 開口の幅と高さだけで製品を決めてしまう（上部と左右のスペースで工事が変わる）
• 今の車両や荷物だけを基準に寸法を決める（将来の変化に対応しにくくなる）
• 天井裏や壁の中を確認しないまま、取り付けられると判断する
• 高い場所の寸法を、脚立に無理に乗って測る

相談の前に準備しておきたいこと

正確な寸法は現地調査で確認します。とはいえ、事前に分かる範囲の情報をそろえておくと、当日の確認が短く済み、検討も具体的になります。

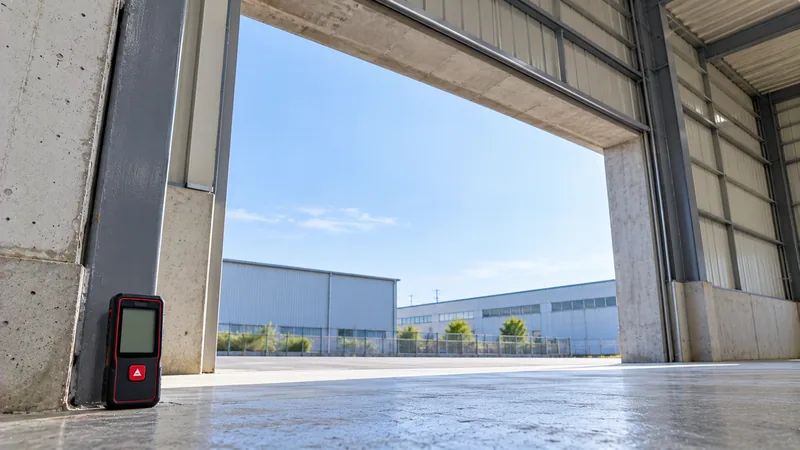

写真は「全体」と「上」と「左右」を撮る

開口部の全体が入る写真を正面から1枚撮り、開口の上の壁や天井、左右の壁や柱、床面も撮っておきましょう。天井に点検口があれば、その位置も写しておくと役立ちます。高い場所は無理に近づかず、地面から見える範囲で十分です。

測れる範囲で寸法をメモする

幅と高さを、測れる範囲で何か所か測ってメモしておきます。通したい車両や荷物の大きさも書いておくと、話が早く進みます。

図面と建物の窓口を確認する

建物の図面があれば用意しておきましょう。賃貸物件やテナントビルでは、工事に管理会社やオーナーの承認が必要な場合があります。

管理物件のシャッター工事で確認すること →

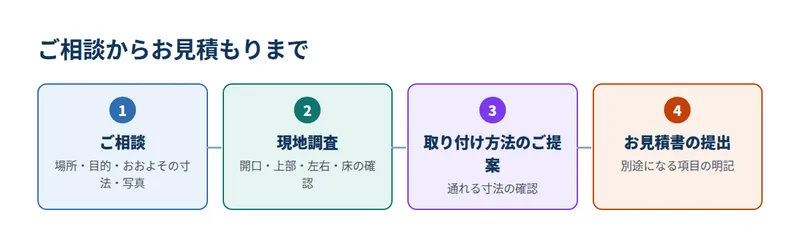

日本シャッターサービスセンターの新設の流れ

日本シャッターサービスセンターでは、倉庫・工場・店舗などのシャッターの新設のご相談を承ります。開口の寸法、上部と左右のスペース、下地の状態を現地で確認し、取り付けの方法をご案内します。

新設の工事には5年間の施工保証が付きます。

まとめ

シャッターを付けられるかどうかは、開口の幅と高さだけでは決まりません。上部にケースを収めるスペース、左右にガイドレールを固定する袖と下地、床の状態、そして完成後に通したい車両や荷物の大きさをあわせて考える必要があります。取り付け方によっては、元の開口より通れる寸法が小さくなることもあります。

まずは「開口」「取付スペース」「通したいもの」の3つを整理し、写真と測れる範囲の寸法を用意したうえで、現地調査で正確な寸法と納まりを確認する。この順番で進めると、完成後の「通れない」「収まらない」を防ぎやすくなります。
