防火シャッターの連動制御器と予備電源（バッテリー）の点検・交換

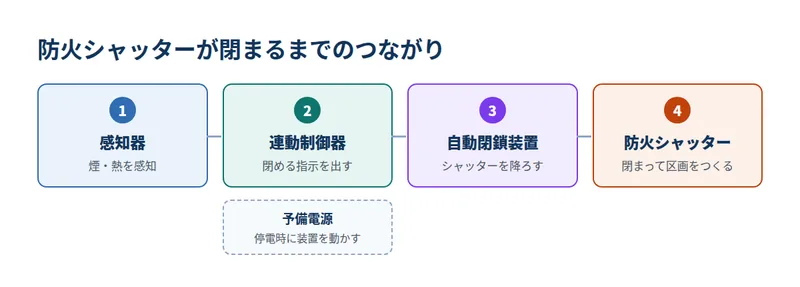

防火シャッターが閉まるまでの仕組み

煙や熱を感知して自動で閉まる防火シャッターは、いくつかの装置がつながって動きます。国土交通省の資料に掲載された告示では、感知器、連動制御器、自動閉鎖装置、予備電源を備えたものが示されています。

連動制御器は「指示を出す装置」

連動制御器は、感知器からの信号を受け取り、シャッターを閉める指示を出す装置です。盤の表面には、状態を示す表示灯やスイッチ類が付いていることが一般的です。

予備電源は「停電のときの備え」

火災のときは、建物の電気が止まることがあります。業界団体の資料では、防火区画のシャッターは火災のときに停電でも作動することが建築基準法で定められていると説明されています。その備えが予備電源です。蓄電池を使うため、時間の経過とともに性能が落ちていきます。

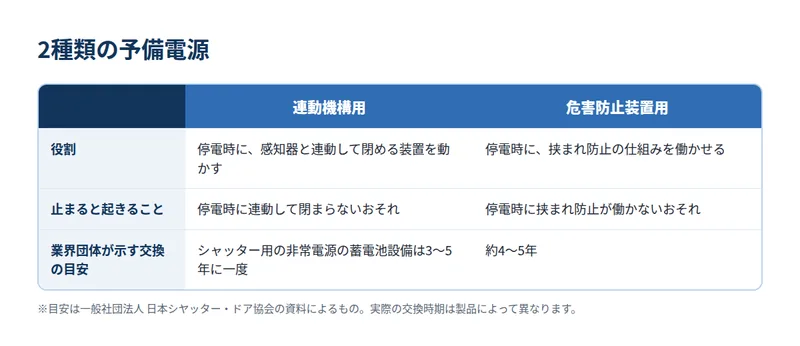

予備電源（蓄電池）の種類と交換の目安

防火シャッターに関わる予備電源は、1種類とは限りません。定期検査の項目でも、連動機構用の予備電源と、危害防止装置用の予備電源が分けて挙げられています。

一般社団法人 日本シヤッター・ドア協会は、蓄電池の定期的な交換を呼びかけています。危害防止の仕組みの蓄電池について、交換が行われないと、火災のときや停電のときに正しく作動しなくなると注意を促しています。

ただし、これらは目安です。実際の交換の時期は、製品の種類や設置の環境によって変わります。ご自身の建物の装置について、どの電池がいつ交換されたかを把握しておくことが大切です。

どこに、どの予備電源があるかを把握する

予備電源がどこに収められているかは、製品や建物によって異なります。定期検査の項目でも予備電源ごとに作動を確かめることになっており、複数の防火シャッターが1つの予備電源につながっている建物もあります。

そのため、「防火シャッターが何台あるか」だけでなく、「予備電源がいくつあり、どのシャッターにつながっているか」を把握しておくと、交換の計画が立てやすくなります。図面や点検の報告書に記載があれば、それをもとに一覧にしておきましょう。分からない場合は、点検のときに一緒に確認できます。

交換が遅れると何が起きるか

蓄電池の性能が落ちていても、普段の電気が来ているあいだは、外から見て変化に気づきにくいものです。問題が表に出るのは、停電のときや火災のときです。予備電源に切り替わったときに容量が足りなければ、閉める仕組みや挟まれを防ぐ仕組みが正しく働かないおそれがあります。

「今は問題なく見えるから」と交換を先送りにすると、必要なときに役目を果たせないことになりかねません。普段の様子では判断できない装置だからこそ、時期で管理することが大切です。

定期検査で確認される項目

建築基準法第12条にもとづく定期検査の対象となる防火設備では、国土交通省の告示で検査の項目と方法が定められています。連動制御器と予備電源に関わる主な項目は次のとおりです。

報告書で「予備電源の容量が不足している」といった指摘を受けた場合は、交換の時期に来ているサインです。対象の範囲や報告の時期は特定行政庁によって異なるため、ご自身の建物が対象かどうかも確認しておきましょう。

報告書で確認したいこと

報告書を受け取ったら、連動制御器と予備電源の欄に指摘がないかを見ておきましょう。指摘があった場合は、どの場所の、どの装置についての指摘かを確認します。台数が多い建物では、シャッターの番号と装置の対応が分かると、修理や交換の範囲を決めやすくなります。

指摘がなかった場合でも、予備電源を交換した年月が分かれば、あわせて控えておくと次の計画に役立ちます。指摘の意味が分からないときは、検査を行った人に説明を求めてください。

防火シャッターの保守点検と法定の定期検査の違い →

管理担当者が日頃できることと、やってはいけないこと

連動制御器や予備電源の点検には、専門の知識と機器が必要です。それでも、管理担当者が日頃から気にかけられることはあります。

「見る」ことはできる

盤の表示灯がいつもと違う状態になっていないか、警報の音が鳴っていないかは、外から見て分かることがあります。いつもの状態を写真に撮っておくと、変化に気づきやすくなります。異常を示す表示に気づいたら、表示の内容と日時を記録して相談してください。

盤のまわりの環境を整える

盤の前に荷物が置かれていると、点検のときに作業ができません。湿気や水漏れ、ほこりがたまりやすい場所にないかも確認しましょう。工事や清掃で盤のまわりの状況が変わったときも、気にかけておくと安心です。

建物の停電を伴う電気設備の工事や、長い停電があった後は、予備電源が使われた可能性があります。その後に表示灯の状態がいつもと違う場合は、早めに相談してください。

【やってはいけないこと】

• 試験スイッチやボタンを、確認のために自分で操作する（意図しない作動につながる）
• 警報の音を止めるために、電源やブレーカーを切る
• 予備電源の蓄電池を、自分で取り外す・交換する
• 表示灯の異常に気づいたまま、次の点検まで様子見で済ませる

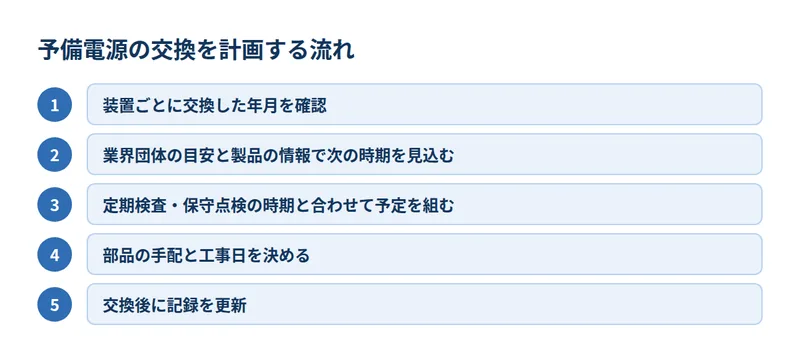

交換を計画的に進める

予備電源は、故障してから交換するのではなく、目安の時期に合わせて計画的に交換するのが基本です。

交換した年月を記録しておく

まずは、装置ごとに予備電源をいつ交換したかを確認します。点検の報告書や工事の記録に残っていることがあります。分からない場合は、点検のときに一緒に確認すると、次の交換の時期を見込みやすくなります。

検査や点検の時期と合わせる

定期検査や保守点検の時期に合わせて交換を予定すると、立会いや入館の手配を1回で済ませやすくなります。台数が多い建物では、年度ごとに交換する装置を分けるなど、予算を平準化する方法もあります。

部品の手配にかかる時間を見込む

製品によっては、交換部品を取り寄せる必要があります。古い装置では、蓄電池だけでなく連動制御器の交換をあわせて検討する場合もあります。見積もりでは、交換の範囲と、別途になる作業を確認しましょう。

シャッター修理の見積もりで確認する項目 →

費用が変わる要素と、相談の前にそろえるもの

連動制御器や予備電源の交換は、装置の種類や台数によって内容が変わるため、ここでは金額の目安ではなく、費用が変わる主な要素を整理します。

※費用は、シャッターの種類・大きさ・設置状況、部品の取り寄せの有無によって変わります。正確な費用は、現地で状態を確認したうえでお見積もりします。

相談の前には、定期検査の報告書や指摘の書類、過去の交換の記録、盤の表示の写真、設置場所と台数を、分かる範囲でそろえておくとスムーズです。

日本シャッターサービスセンターでできること

日本シャッターサービスセンターでは、防火シャッターの保守点検、法定の定期検査、修理・部品交換、新設・交換のご相談を承ります。連動制御器や予備電源についても、製品と設置の状況を確認したうえで、点検や交換の内容をご案内します。

防火シャッターの点検・法定の定期検査を行える資格者が複数在籍し、防火シャッターの点検・検査は年間約500件の実績があります。検査で指摘を受けた後の交換や、複数の建物の交換の計画づくりもご相談いただけます。新設・防火・法人向けの工事には、5年間の施工保証が付きます。

管理物件で、オーナーや管理組合の承認が必要な場合の進め方は、別の記事で解説しています。

管理物件のシャッター工事で確認すること →

まとめ

防火シャッターが火災のときに自動で閉まるには、感知器、連動制御器、自動閉鎖装置、予備電源が正しく働く必要があります。予備電源は蓄電池を使うため、時間とともに性能が落ちます。業界団体は交換の目安を示し、定期的な交換を呼びかけています。

対象の建物の定期検査では、連動制御器の表示灯や予備電源への切り替え、予備電源の容量などが確認されます。日頃は盤の表示を「見る」ことにとどめ、試験スイッチや電源には触らないようにしましょう。交換した年月を記録し、検査や点検の時期と合わせて計画的に交換していくことが、いざというときの備えになります。
