防火シャッターと防火戸の違い

防火設備とは何か

建築基準法では、外壁の開口部などに設ける「防火戸その他の政令で定める防火設備」という言葉が使われています。施行令では、防火設備を「防火戸、ドレンチャーその他火炎を遮る設備」としています。

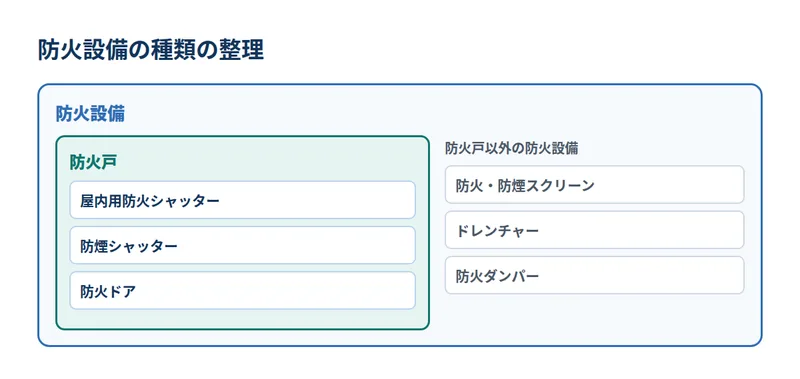

日本シヤッター・ドア協会の資料では、屋内用防火シャッター、防煙シャッター、防火ドアは、建築基準法上どれも「防火戸」として扱われると説明されています。また、2000年の改正で、耐火クロス製の防火・防煙スクリーンや防火ダンパーなども防火設備として位置づけられたとしています。

つまり、「防火シャッターか防火戸か」という二択ではなく、防火戸という大きなまとまりの中に、シャッターとドアがあるという関係です。報告書や図面で「防火戸」と書かれていても、現地ではシャッターの場合もあれば、ドアの場合もあります。

性能の区分：防火設備と特定防火設備

防火設備には、火炎を遮る時間によって区分があります。日本シヤッター・ドア協会の資料では、20分の遮炎性能がある「防火設備」と、60分の遮炎性能がある「特定防火設備」の2つが示されています。施行令でも、特定防火設備は加熱開始後1時間、加熱面以外の面に火炎を出さないものとされています。

どの開口部にどの区分が求められるかは、建物の構造や規模、用途、区画の種類によって決まります。同じ建物の中でも、場所によって求められる性能が違うことがあります。

遮煙性能が加わるもの

日本シヤッター・ドア協会の資料では、竪穴区画と異種用途区画には、遮炎性能と遮煙性能のある防煙シャッターが求められるとしています。竪穴区画は階段などの縦方向への火災の広がりを抑える区画、異種用途区画は用途の異なる部分を分ける区画です。煙を通しにくくする工夫が必要なため、同じシャッターでも求められる性能が変わります。

防火シャッターと防火ドアの違い

ここからは、同じ「防火戸」の中で、シャッターとドアがどう違うのかを見ていきます。

普段の状態と閉まり方

施行令では、防火設備は「常時閉鎖若しくは作動をした状態にあるか、又は随時閉鎖若しくは作動をできるもの」とされています。

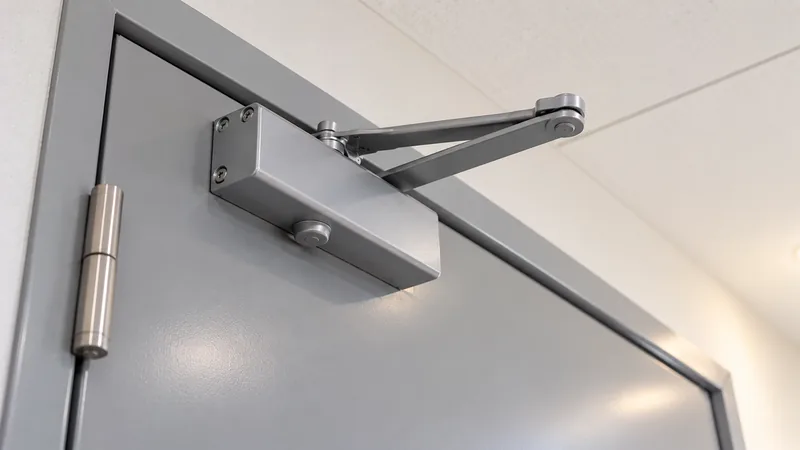

日本シヤッター・ドア協会の資料では、常時閉鎖式の防火ドアは普段は閉まっていて、人が開いて通った後に自動的に閉まるものとしています。避難階段などで推奨される方式です。随時閉鎖式は普段は開いていて、感知器からの信号で、壁などに収まっていたドアが自動的に閉まります。防火シャッターも、一般に普段は開けたまま使い、火災のときに閉まる随時閉鎖の設備です。

人の通り方

いちばん大きな違いは、閉まった後に人が通れるかどうかです。同協会の資料では、人が避難しない部分の面積区画などでは防火シャッターだけを設置できる一方、避難経路上に設置する場合は、防火シャッターだけでは人が避難できないため、防火ドアを併設するとしています。

大きな開口を閉じるシャッターの横に、ドアが並んで付いている。そうした組み合わせは、この考え方によるものです。

閉まるときの安全

施行令では、防火設備は閉鎖や作動の際に周囲の人の安全を確保できるものとされています。防火シャッターでは、閉まる途中で人などに触れると止まる危害防止装置がこれにあたります。防火ドアについても、同協会の資料では、2005年の改正で避難時の安全確保が求められ、閉じる力が150Nを超える場合は適正な自動閉鎖金具を選ぶこととしています。

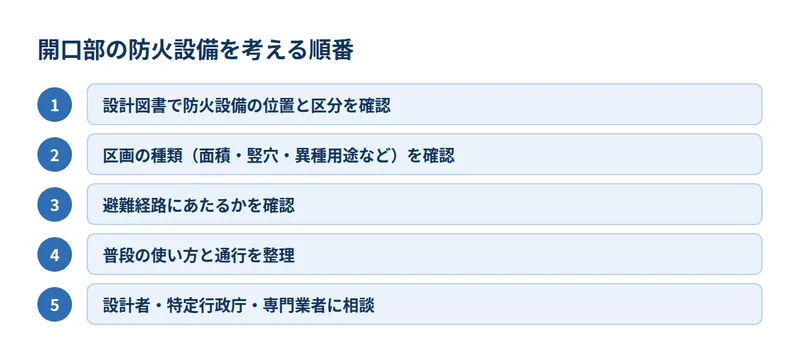

選び方の考え方

改装や更新で「シャッターとドアのどちらにするか」を考える場面もあります。ただし、防火設備の種類と性能は、その開口部がどの区画にあたるか、避難経路かどうかで決まるのが基本です。使い勝手だけで決めることはできません。

区画を変える工事は特に注意

間仕切りの変更や用途の変更をすると、区画の種類や位置が変わることがあります。その場合、求められる防火設備も変わります。工事の内容によっては建築や消防の手続きが必要になることもあるため、計画の早い段階で設計者や特定行政庁、消防署に確認しましょう。

新しく開口部を設ける場合の確認事項は、別の記事でもまとめています。

シャッター新設の前に確認すること →

【やってはいけないこと】

• 開け閉めが楽だからという理由だけで、防火シャッターを一般のシャッターや扉に替える
• 防火ドアを、くさびや荷物で開けたままにしておく
• 遮煙性能が必要な場所で、性能を確かめずに製品を選ぶ
• 避難経路のシャッターの横にある防火ドアの前に、物を置く

費用が変わる要素と、相談の前にそろえるもの

防火設備の点検・修理・交換は、種類や性能、設置の条件によって内容が大きく変わります。ここでは金額の目安ではなく、費用が変わる主な要素を整理します。

※費用は、シャッターの種類・大きさ・設置状況、部品の取り寄せの有無によって変わります。別途、基本料金や作業の時間帯による料金がかかる場合があります。正確な費用は、現地で状態を確認したうえでお見積もりします。

相談の前には、建物の図面や設計図書、定期検査の報告書の控え、防火設備の位置と台数が分かるものを用意しておくと確認がスムーズです。修理で直すか交換するか迷う場合は、次の記事も参考になります。

シャッターは修理か交換か｜迷ったときの選び方 →

日本シャッターサービスセンターでできること

日本シャッターサービスセンターでは、防火シャッターと、それにかかわる装置の保守点検、法定の定期検査、修理・交換のご相談を承ります。防火シャッターの点検・法定の定期検査を行える資格者が複数在籍し、防火シャッターの点検・検査は年間約500件の実績があります。

防火シャッターは、製品の表示、連動する感知器などの装置、設置場所と区画の状況を確認してから、工事の内容をご案内します。区画の扱いや手続きが関わる場合は、設計者や行政への確認が必要なことも含めてお伝えします。新設・防火・法人向けの工事には、5年間の施工保証が付きます。

法定の定期検査と保守点検の違いは、次の記事で解説しています。

防火シャッターの保守点検と法定の定期検査の違い →

法人のお客様の窓口

改装を控えた建物のオーナーや管理会社、内装を担当する建設会社の方からのご相談も承ります。図面に防火設備の位置が書き込まれていれば、それをもとに現地確認の範囲を一緒に決められます。

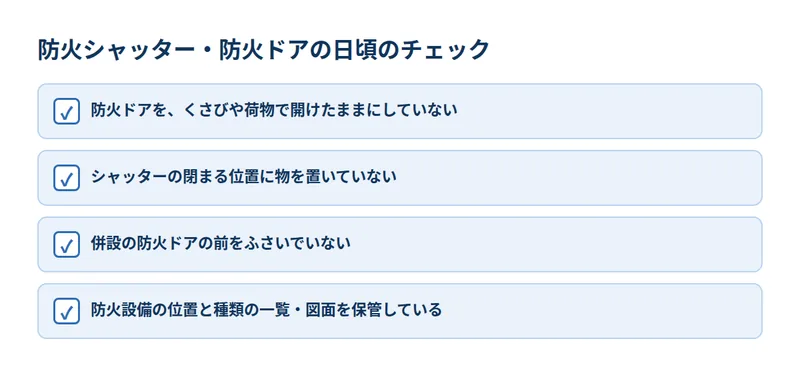

日頃の管理で気をつけること

防火シャッターと防火ドアは、閉まり方が違うぶん、日頃の注意点も少しずつ違います。

防火ドアを開けたままにしない

常時閉鎖式の防火ドアは、閉まっていることが前提の設備です。換気や搬入のために、くさびや荷物で開けたままにすると、火災のときに閉まりません。開けておく必要がある場所は、使い方そのものを専門業者や設計者に相談しましょう。

閉まる位置と、ドアの前に物を置かない

防火シャッターの降りてくる位置や、併設された防火ドアの前に物を置くと、閉まらない、通れないといった問題につながります。

連動制御器の表示灯を見ておく

日本シヤッター・ドア協会のメンテナンスガイドでは、防火・防煙シャッターの日常の確認として、連動制御器の表示灯に異常がないか、手動閉鎖装置の蓄電池の交換時期が近づいていないかを見ることを挙げています。普段と違う表示に気づいたら、早めに相談してください。

位置と種類の一覧をつくる

どこに、どの種類の防火設備があるかを図面に書き込み、一覧にしておくと、点検や検査、改装の相談のときに役立ちます。区分や性能が分かる書類も一緒に保管しておきましょう。

まとめ

法令の言葉としての「防火戸」には、防火シャッターも防火ドアも含まれます。性能は20分の遮炎性能の防火設備と、1時間の特定防火設備に分かれ、区画によっては遮煙性能も求められます。シャッターは普段開いていて閉まると通れず、ドアは閉まっていても人が開けて通れます。避難経路ではシャッターだけでは避難できないため、ドアを併設するのが基本です。

どちらが付いているか、どちらにするかは、区画と避難の条件で決まります。対象や手続きは建物と特定行政庁によって異なるため、まず図面で位置と区分を確かめ、設計者や行政、専門業者に相談しましょう。
